El equipo de perforación montado sobre orugas avanza sobre el terreno arcillo-arenoso típico de Maipú. La cabeza rotopercutiva perfora hasta el estrato de gravas aluviales que buscamos, mientras el inyector monitorea la presión del sistema de barras autoperforantes. En nuestra experiencia, diseñar un anclaje en la comuna obliga a pensar primero en la respuesta sísmica del suelo. Las arcillas expansivas de la Formación Maipú, combinadas con el nivel freático fluctuante que baja y sube entre los 8 y 15 metros según el año hidrológico, exigen un cálculo que no se resuelve solo con fórmulas. Hay que haber hecho muchas perforaciones aquí para entender cómo se comporta la lechada de cemento en estos limos durante un evento como el de 2010. Complementamos este análisis con ensayos de licuefacción cuando los sondeos detectan arenas saturadas en profundidad, y con la estabilidad de taludes para definir la longitud libre del tendón en excavaciones vecinas a laderas.
Un anclaje en Maipú no se diseña por norma genérica: se calcula con la carga sísmica del suelo local y se verifica con prueba de arrancamiento in situ.
Metodología aplicada en Maipú
Riesgos y consideraciones en Maipú
Lo que más vemos en Maipú es la confianza excesiva en el confinamiento pasivo en suelos que no son competentes. Muchas veces nos llaman cuando una excavación entre medianeros empieza a deformar. La razón suele ser que el estudio de mecánica de suelos original subestimó la pérdida de cohesión aparente de las arcillas limosas al saturarse por roturas de matriz o filtraciones del canal Santa Marta, que cruza la comuna de poniente a sur. Un anclaje pasivo mal calculado en ese contexto pierde adherencia en la zona de bulbo y cede sin aviso. Nosotros diseñamos cada tirante considerando la envolvente de falla drenada y no drenada, y siempre especificamos una prueba de arrancamiento en obra antes de autorizar la tensión de bloqueo del anclaje activo. La experiencia local también nos indica que las vibraciones del Metro en la Línea 5, cerca del sector de Plaza de Maipú, pueden desajustar la carga de bloqueo en sistemas activos si no se prevé un re-tesado programado.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Nuestros servicios de Diseño de anclajes activos/pasivos
Nuestro trabajo en Maipú cubre desde la conceptualización del sistema de contención hasta la supervisión de la puesta en carga. No solo emitimos un plano de detalle; acompañamos el proceso de perforación y verificamos que la geología real coincida con la esperada.

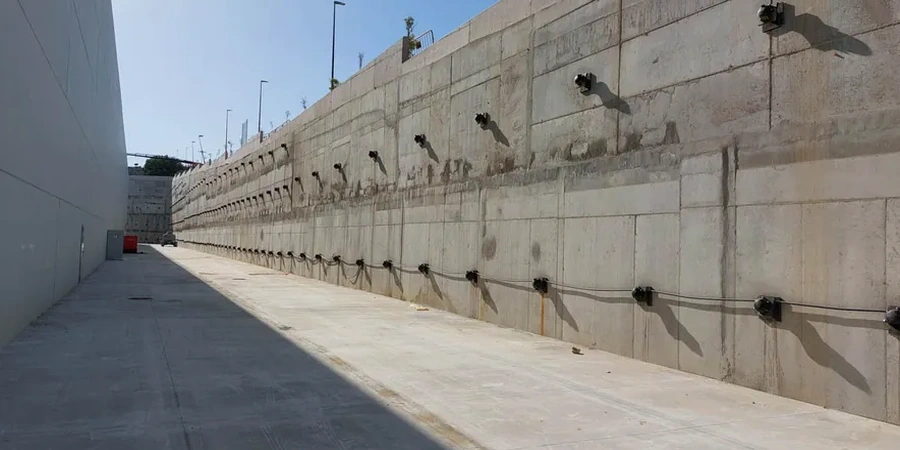

Diseño de Anclajes Activos con Pre-carga
Calculamos la carga de bloqueo y la longitud libre del tendón para muros pantalla y losas de subpresión en estacionamientos subterráneos. El diseño incluye la verificación de la estabilidad global del sistema suelo-anclaje bajo carga sísmica según la zonificación de Maipú.
Anclajes Pasivos y Sistemas de Cosido
Diseñamos barras pasivas inyectadas para estabilización de taludes en los accesos a la Ruta 78 y refuerzo de excavaciones temporales. Especificamos el tipo de lechada y la protección anticorrosiva según la agresividad química del suelo superficial de la comuna.
Preguntas comunes
¿Cuándo conviene usar un anclaje activo en lugar de uno pasivo en las obras de Maipú?
En el sector oriente de Maipú, donde las excavaciones son entre medianeros y se requiere controlar las deformaciones al milímetro, el anclaje activo es indispensable porque aplica una carga de compresión al terreno antes de que la excavación avance. En cambio, en zonas más abiertas o en cortes temporales de la zona poniente, un sistema pasivo puede ser suficiente si el suelo granular permite desarrollar la resistencia al arrancamiento sin necesidad de pre-tensión.
¿Qué rango de inversión tiene el diseño y la prueba de arrancamiento de un anclaje en Maipú?
El costo del diseño, la perforación, el suministro del tendón y la prueba de carga varía entre $467.000 y $1.759.000 por anclaje. La amplitud del rango depende de si se trata de una barra autoperforante para suelos colapsables o un sistema de cables en gravas densas, y de la logística de acceso en patios interiores del casco antiguo de la comuna.
¿Cómo afecta la sismicidad de Maipú al diseño de la longitud del bulbo de anclaje?
La sismicidad obliga a considerar que la carga axial en el tirante puede aumentar momentáneamente durante un terremoto. En Maipú, aplicamos un factor de seguridad adicional del 30% sobre la carga de trabajo estática para el dimensionamiento del bulbo, siguiendo las recomendaciones de la NCh2369, debido a la presencia de suelos finos que pueden perder rigidez bajo carga cíclica.
