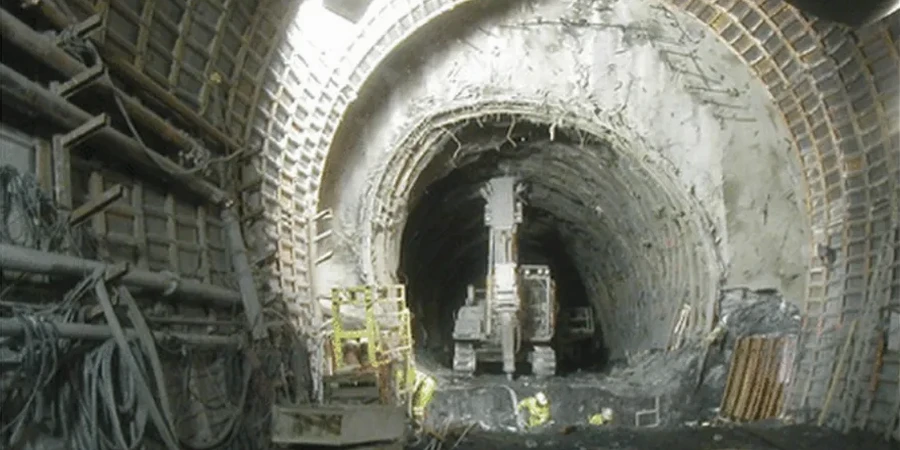

La Norma Chilena NCh433, en su diseño sísmico para edificios, y la NCh2369 para estructuras industriales, establecen exigencias que en Maipú cobran especial relevancia al hablar de obras subterráneas. La comuna se extiende sobre la cuenca de Santiago, donde los depósitos aluviales del río Mapocho y las cenizas volcánicas del Maipo configuran un subsuelo heterogéneo y altamente compresible. Excavar un túnel aquí no es solo mover tierra; es anticipar el comportamiento de materiales que bajo confinamiento pueden fallar súbitamente. El análisis geotécnico para túneles en suelo blando se convierte en la herramienta indispensable para predecir convergencias, controlar la estabilidad del frente de excavación y verificar que los asentamientos superficiales no comprometan la infraestructura existente en esta densa zona poniente de la capital. Un correcto ensayo CPT permite perfilar la resistencia de punta y la fricción lateral de manera continua, un dato invaluable en estos suelos donde un SPT podría subestimar la consistencia de un estrato fino intercalado.
En los suelos blandos de Maipú, la rigidez obtenida con presiómetro de Menard define el éxito de la excavación mucho más que cualquier correlación SPT.
Metodología aplicada en Maipú
Riesgos y consideraciones en Maipú
El equipo que más usamos en las campañas de Maipú es el presiómetro de Menard, porque nos da la rigidez del suelo in situ en un rango de deformación que los ensayos de laboratorio simplemente no pueden replicar en estos suelos blandos. El mayor riesgo que vemos acá, y que ha protagonizado más de un incidente en la historia de la tunelería local, es el colapso del frente por pérdida súbita de succión en limos arenosos saturados. En la práctica, cuando excavas bajo la napa y atraviesas un lente de arena fina, la presión de poros se iguala y el material fluye. Para mitigarlo, monitoreamos la evolución de las presiones neutras con piezómetros de cuerda vibrante y definimos las presiones de confinamiento necesarias en tuneladoras EPB. La experiencia en el sector de Tres Poniente nos ha mostrado que sin un análisis de estabilidad del frente que considere la succión capilar del suelo parcialmente saturado sobre la clave, los asentamientos en superficie pueden ser el doble de lo estimado solo con modelos drenados convencionales.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Nuestros servicios de Análisis geotécnico para túneles en suelo blando
Para abordar la variabilidad geológica de Maipú, estructuramos nuestros servicios de manera que cubran desde el reconocimiento previo hasta el seguimiento durante la construcción del túnel.
Campaña Geotécnica con CPTu y Presiómetro
Ejecutamos sondeos con piezocono sísmico para obtener perfiles continuos de resistencia y presión de poros, complementados con ensayos presiométricos en los horizontes críticos donde se anticipa la mayor deformación del revestimiento.
Modelamiento Numérico de Avance en Suelo Blando
Realizamos análisis de elementos finitos en PLAXIS 2D/3D considerando leyes constitutivas avanzadas como Hardening Soil Small, calibradas con los parámetros de rigidez a pequeña deformación obtenidos del PMT y de ensayos de columna resonante.
Monitoreo de Asentamientos y Convergencias
Instalamos secciones de monitoreo con extensómetros magnéticos y inclinómetros verticales en la traza del túnel, verificando que las deformaciones reales se mantengan dentro del umbral de daño para las estructuras vecinas en Maipú.
Preguntas comunes
¿Qué norma chilena regula el diseño de túneles en suelo blando en Maipú?
No existe una norma chilena única y exclusiva para túneles en suelo, por lo que aplicamos un marco normativo integrado. Usamos la NCh2369 para las acciones sísmicas de diseño, la NCh433 para la filosofía de desempeño, y la NCh3171 para la clasificación sísmica del macizo. Complementamos con recomendaciones internacionales como las de la ITA-AITES y códigos europeos para el diseño de revestimientos y frentes de excavación en suelos blandos.
¿Con qué ensayos evalúan la estabilidad del frente de un túnel en Maipú?
El piezocono (CPTu) es fundamental porque mide la presión de poros en régimen estático y durante el hincado, permitiendo detectar lentes de arena limosa saturada con riesgo de sifonamiento. Luego, el presiómetro de Menard nos entrega el módulo presiométrico y la presión límite, parámetros que introducimos en las fórmulas de estabilidad de frente como las de Anagnostou & Kovári para suelos granulares y de Leca & Dormieux para suelos cohesivos.
¿Cuánto cuesta un estudio geotécnico para un túnel en suelo blando en Maipú?
El costo varía significativamente según la longitud del túnel, la profundidad y la cantidad de sondeos necesarios. Para una campaña que incluya ensayos CPTu, presiométricos y triaxiales CU, los estudios pueden oscilar entre $1.816.000 y $8.623.000, dependiendo de la logística de acceso y la complejidad del perfil estratigráfico específico de la zona de Maipú.
¿Por qué los suelos de Maipú son especialmente desafiantes para túneles?
Por la presencia de cenizas volcánicas (pumicita) de la Formación Pudahuel. Estos suelos tienen una estructura macroporosa con una cohesión aparente alta que se destruye al saturarse o remoldearse. Al excavar, el material pasa de comportarse como una roca blanda a un suelo granular suelto, provocando colapsos repentinos del techo y las paredes si no se aplica un sostenimiento inmediato y se controla la humedad del frente.
¿Qué tipo de tuneladora recomiendan para los suelos blandos de la zona?
Para los depósitos aluviales y de cenizas de Maipú, recomendamos tuneladoras de frente presurizado tipo EPB (Earth Pressure Balance). La razón es que la presión del material excavado en la cámara contrarresta activamente el empuje del terreno y la presión hidrostática, lo que minimiza los asentamientos superficiales. El análisis granulométrico y los límites de Atterberg son claves para diseñar el acondicionamiento con espumas y polímeros que garantice la plasticidad de la torta de suelo en la cámara.
